Progettazione e Sviluppo con Arduino

Questa sezione copre la progettazione e lo sviluppo con Arduino, dalla lettura di sensori al controllo di attuatori, fino all’interfacciamento con Raspberry Pi via seriale e nRF24.

1. Cos’è Arduino

Arduino è una piattaforma elettronica open-source basata su microcontrollori (ATmega328P su Arduino Uno). Serve per creare progetti interattivi che leggono dati da sensori e controllano attuatori.

Modelli principali

Modello	MCU	Pin digitali	Pin analogici	Uso tipico
Uno R3	ATmega328P (16 MHz)	14 (6 PWM)	6	Progetti didattici e prototipi
Nano	ATmega328P (16 MHz)	14 (6 PWM)	8	Progetti compatti
Mega 2560	ATmega2560 (16 MHz)	54 (15 PWM)	16	Progetti complessi
Leonardo	ATmega32U4 (16 MHz)	20 (7 PWM)	12	HID (tastiera/mouse)

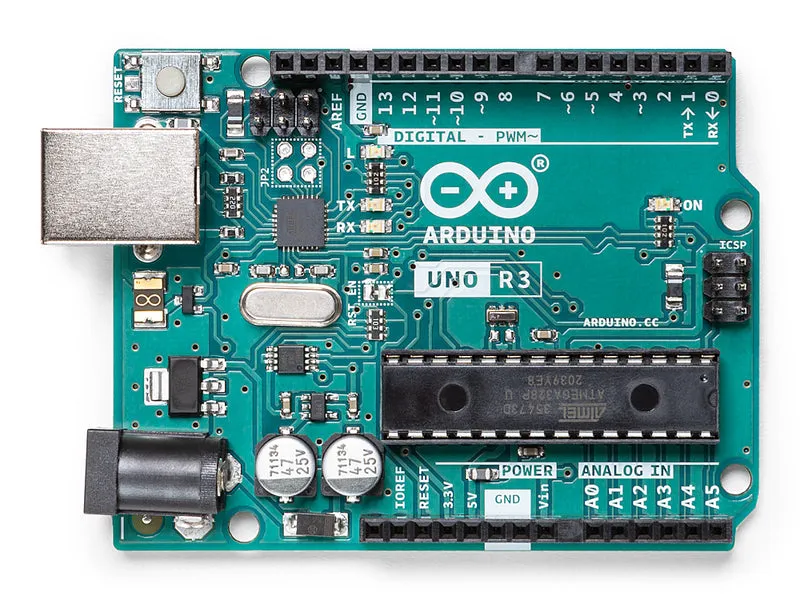

Scheda Arduino Uno Rev3

Arduino Uno Rev3

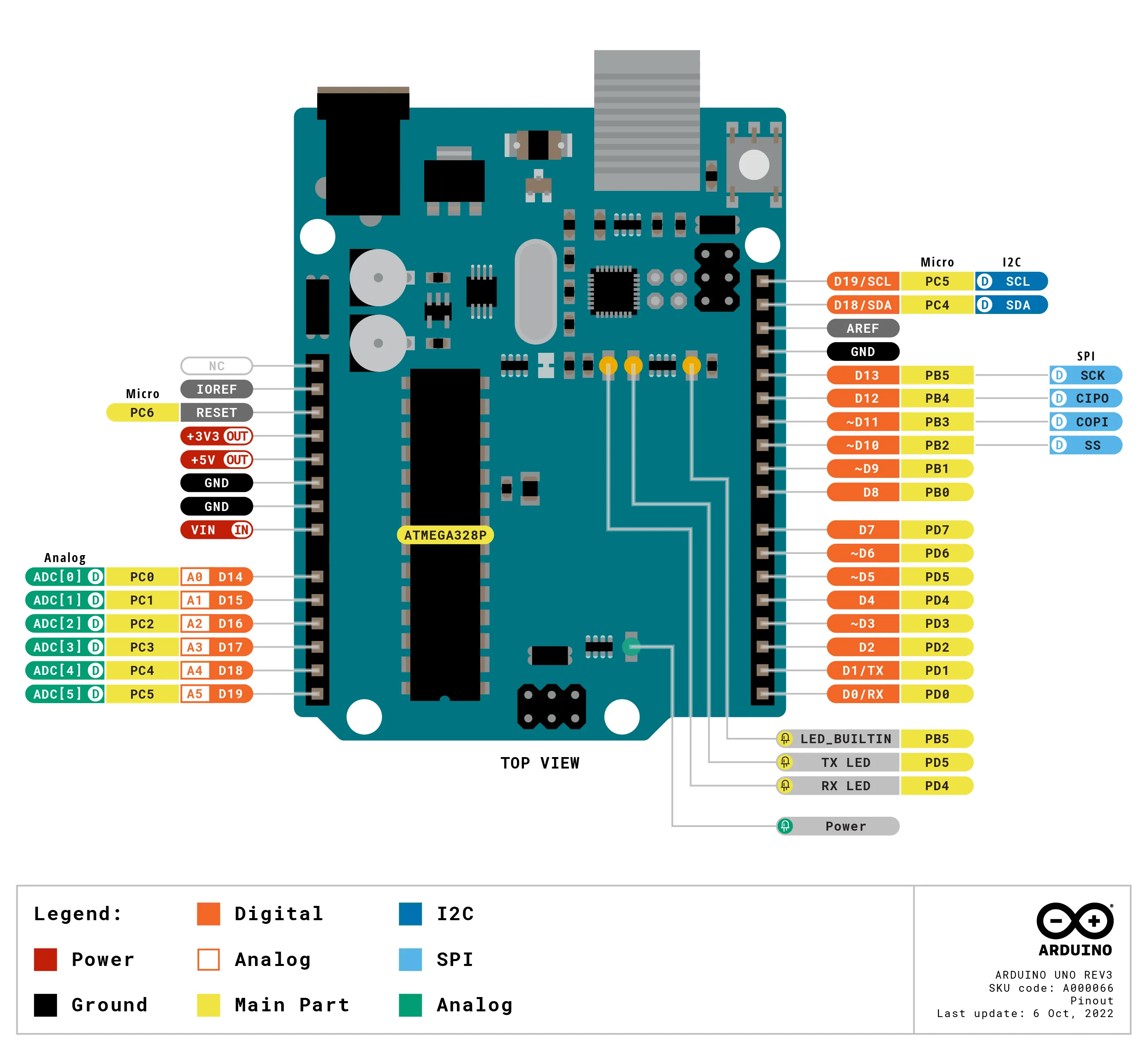

Schema piedinatura Arduino Uno

Piedinatura Arduino Uno

Fonte: Arduino Store — UNO Rev3

Legenda:

~ = pin con uscita PWM
D0-D13 = pin digitali
A0-A5 = pin analogici (anche I²C su A4=SDA, A5=SCL)
TX/RX = seriale hardware (collegata alla USB)

2. L’IDE di Arduino

Installazione

Scarica l’IDE da arduino.cc
Installa e avvia
Collega Arduino via USB
Seleziona la scheda: Strumenti → Scheda → Arduino Uno
Seleziona la porta: Strumenti → Porta → COMx (Windows) o /dev/ttyACMx (Linux)

Alternative: VS Code + PlatformIO

Installa VS Code
Installa l’estensione PlatformIO IDE
Crea un nuovo progetto: PIO Home → New Project
Seleziona scheda: Arduino Uno
Scrivi il codice in src/main.cpp
Compila: ✔️ (spunta in basso) o Ctrl+Alt+B
Carica: → (freccia) o Ctrl+Alt+U

Debug

Su Arduino non c’è un vero debugger hardware come GDB. Si usa Serial.print():

int valore = analogRead(A0);
Serial.print("Valore sensore: ");
Serial.println(valore);
delay(100);

Apri il Monitor Seriale (IDE: Ctrl+Shift+M, PlatformIO: icona plug) per vedere l’output.

3. Breadboard — costruire circuiti

La breadboard permette di prototipare circuiti senza saldature.

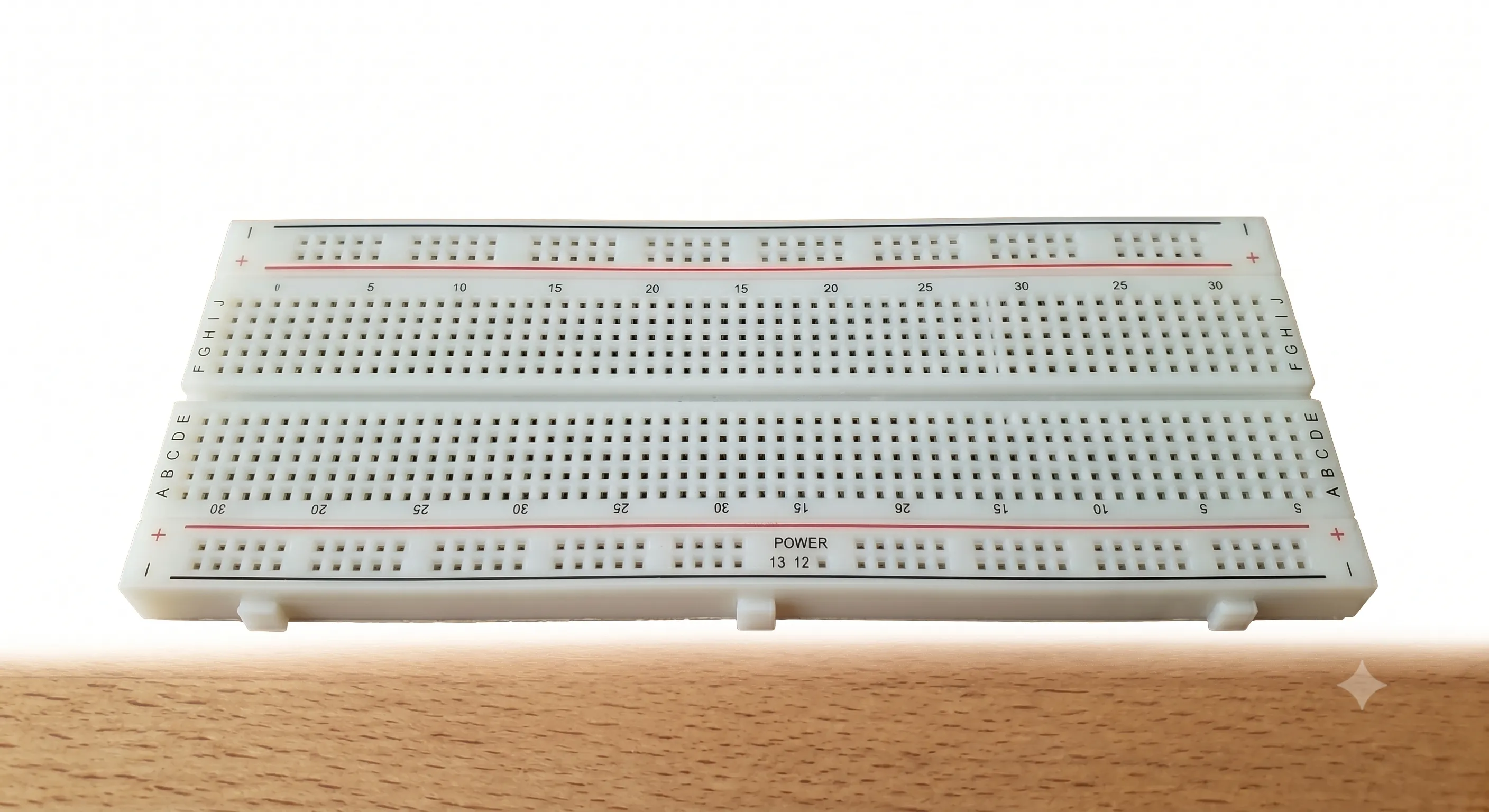

Breadboard con collegamenti

        ┌─────────────┬───────┬───────┬─ ... ┬───────┐
   (+)  │ 1 │ 2 │ 3 │  ...  │ 30 │   = binocoli orizzontali
        ├─────┼─────┼─────┼─────┼─────┤
        │     │     │     │     │     │
        ├─────┼─────┼─────┼─────┼─────┤
   (-)  │ 1 │ 2 │ 3 │  ...  │ 30 │
        └─────────────┴───────┴───────┴─ ... ┴───────┘

        ┌─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┬─┐
        │a│b│c│d│e│f│g│h│i│j│ ... │a│b│c│d│e│f│g│h│i│j│
        ├─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┤
        │ │ │ │ │ │ │ │ │ │ │ ... │ │ │ │ │ │ │ │ │ │  ← righe collegate
        ├─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┼─┤
        │ │ │ │ │ │ │ │ │ │ │ ... │ │ │ │ │ │ │ │ │ │
        └─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┴─┘
        ───┴───              ───┴───
      binocoli            binocoli
      (+) / (-)           (E / F)

Regole base:

I binocoli laterali (rosso/blu) sono collegati verticalmente: usali per alimentazione (rosso = 5V/Vcc, blu = GND)
Le righe interne (a-j) sono collegate orizzontalmente in gruppi di 5
Il ponticello centrale separa le due metà: nessuna connessione tra E e F

Collegamenti tipici:

┌─ LED ─────────────────────────────┐
│ Anodo (+) → a1         Catodo (-) → a5 │
│ Resistenza 220Ω da b1 a binocolo GND  │
│ Filo da D13 a a1 (LED+)                │
└────────────────────────────────────────┘

4. Sensori — leggere l’ambiente

Sensore analogico: potenziometro

const int PIN_POT = A0;

void setup() {
    Serial.begin(9600);
}

void loop() {
    int valore = analogRead(PIN_POT);
    float tensione = valore * (5.0 / 1023.0);

    Serial.print("Valore: ");
    Serial.print(valore);
    Serial.print("  Tensione: ");
    Serial.print(tensione);
    Serial.println(" V");

    delay(200);
}

Schema di montaggio:

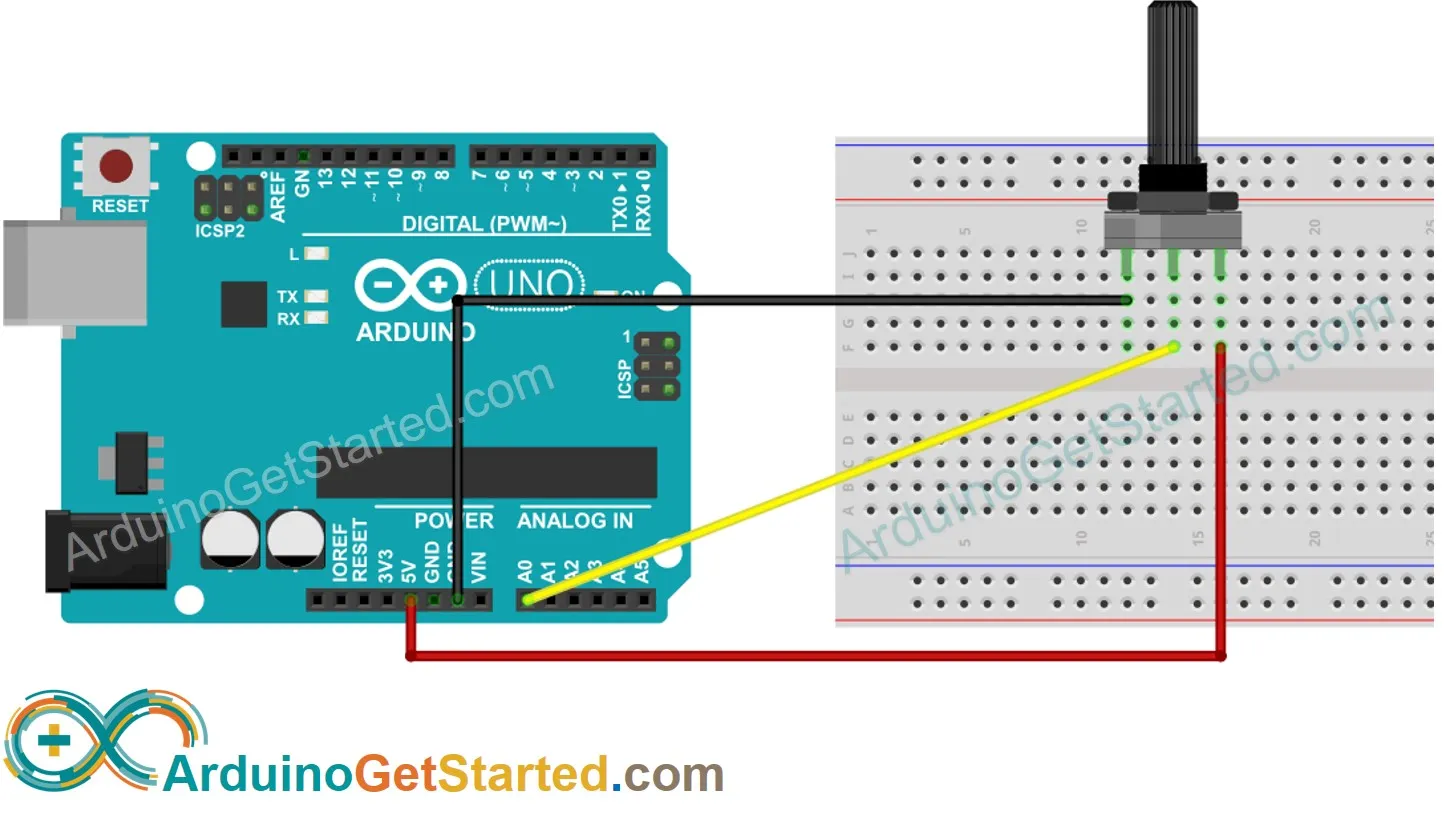

Schema potenziometro

Circuito:

    5V ──┐
         │
        ┌┴┐
        │ │  Potenziometro 10kΩ
        │ │
        └┬┘
         ├── A0 (lettura analogica 0-1023)
         │
    GND ─┘

Sensore digitale: pulsante

const int PIN_BOTTONE = 7;

void setup() {
    pinMode(PIN_BOTTONE, INPUT_PULLUP);  // Attiva resistenza interna di pull-up
    Serial.begin(9600);
}

void loop() {
    int stato = digitalRead(PIN_BOTTONE);

    if (stato == LOW) {   // Premuto (LOW perché usiamo INPUT_PULLUP)
        Serial.println("Bottone premuto!");
        delay(300);       // Debounce semplice
    }
}

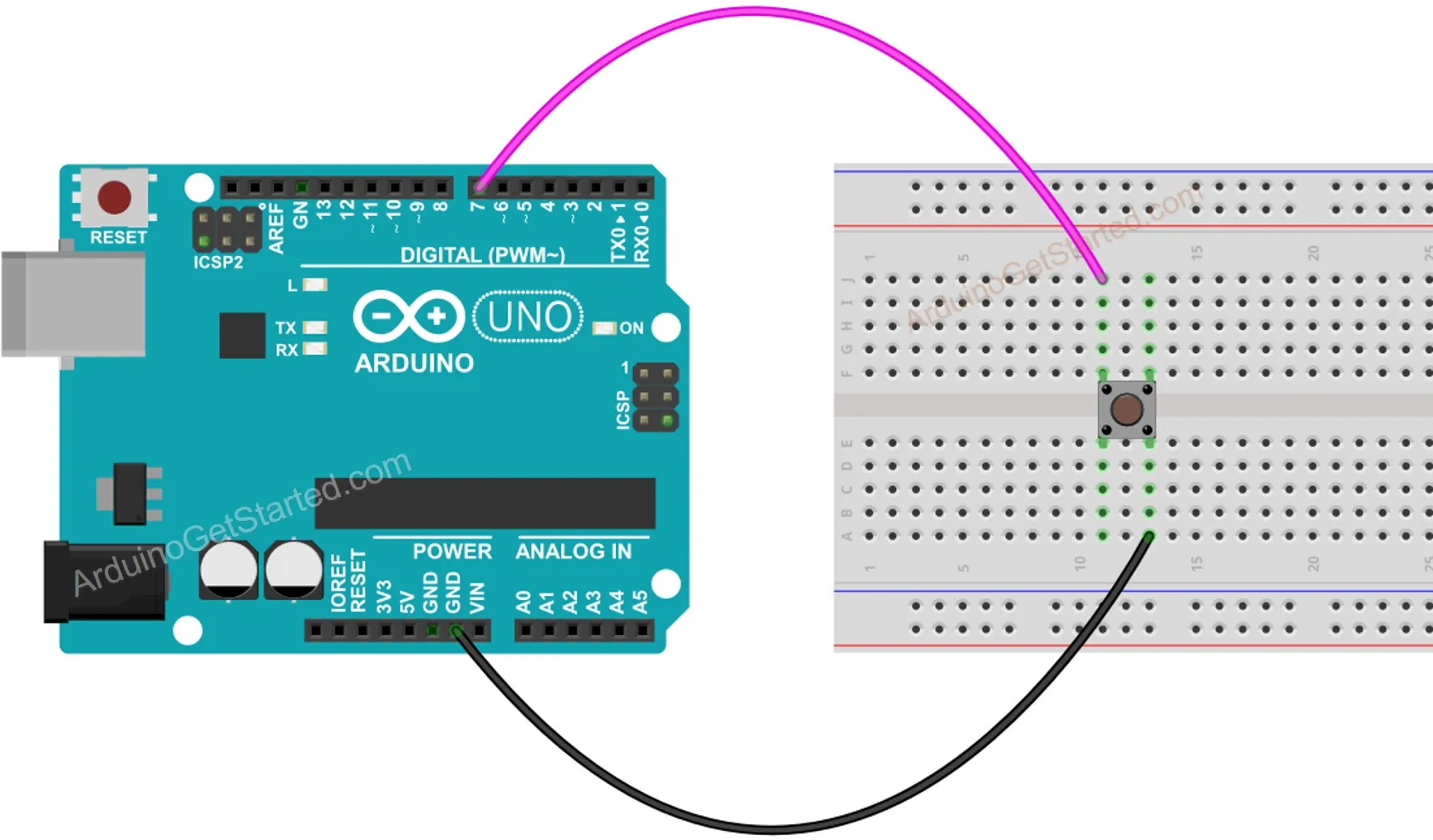

Schema di montaggio:

Schema pulsante

Circuito:

    5V ──┐
         │
        ┌┤│  Pulsante
        │││
        └┤│
         │
         └── D7 (con INPUT_PULLUP, non serve resistenza esterna)
         │
    GND ─┘

Sensore di temperatura: LM35 / TMP36

const int PIN_TEMP = A1;

void setup() {
    Serial.begin(9600);
}

void loop() {
    int valore = analogRead(PIN_TEMP);
    // TMP36: 10mV per °C, offset 0.5V = 50°C
    float tensione = valore * (5.0 / 1023.0);
    float temperatura = (tensione - 0.5) * 100.0;

    Serial.print("Temperatura: ");
    Serial.print(temperatura);
    Serial.println(" °C");

    delay(1000);
}

Schema di montaggio:

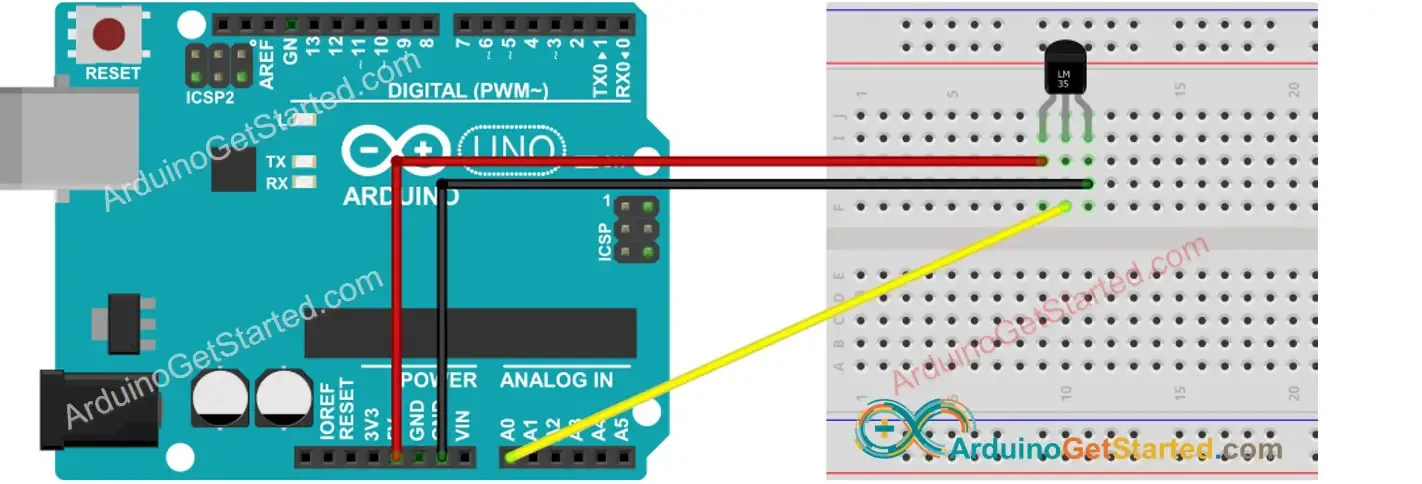

Schema LM35

Circuito:

    TMP36
    ┌─┐
    │ │
    │ │
    ─┬─
     │
   ┌─┼─┐
   │ │ │
  5V A1 GND

Sensore di distanza: HC-SR04 (ultrasuoni)

const int PIN_TRIG = 9;
const int PIN_ECHO = 10;

void setup() {
    pinMode(PIN_TRIG, OUTPUT);
    pinMode(PIN_ECHO, INPUT);
    Serial.begin(9600);
}

void loop() {
    // Invia impulso ultrasonico
    digitalWrite(PIN_TRIG, LOW);
    delayMicroseconds(2);
    digitalWrite(PIN_TRIG, HIGH);
    delayMicroseconds(10);
    digitalWrite(PIN_TRIG, LOW);

    // Misura il tempo di ritorno
    long durata = pulseIn(PIN_ECHO, HIGH);

    // Calcola distanza: velocità suono ≈ 343 m/s = 0.0343 cm/μs
    // Distanza = durata / 2 * 0.0343
    float distanza = durata * 0.0343 / 2.0;

    Serial.print("Distanza: ");
    Serial.print(distanza);
    Serial.println(" cm");

    delay(500);
}

Schema di montaggio:

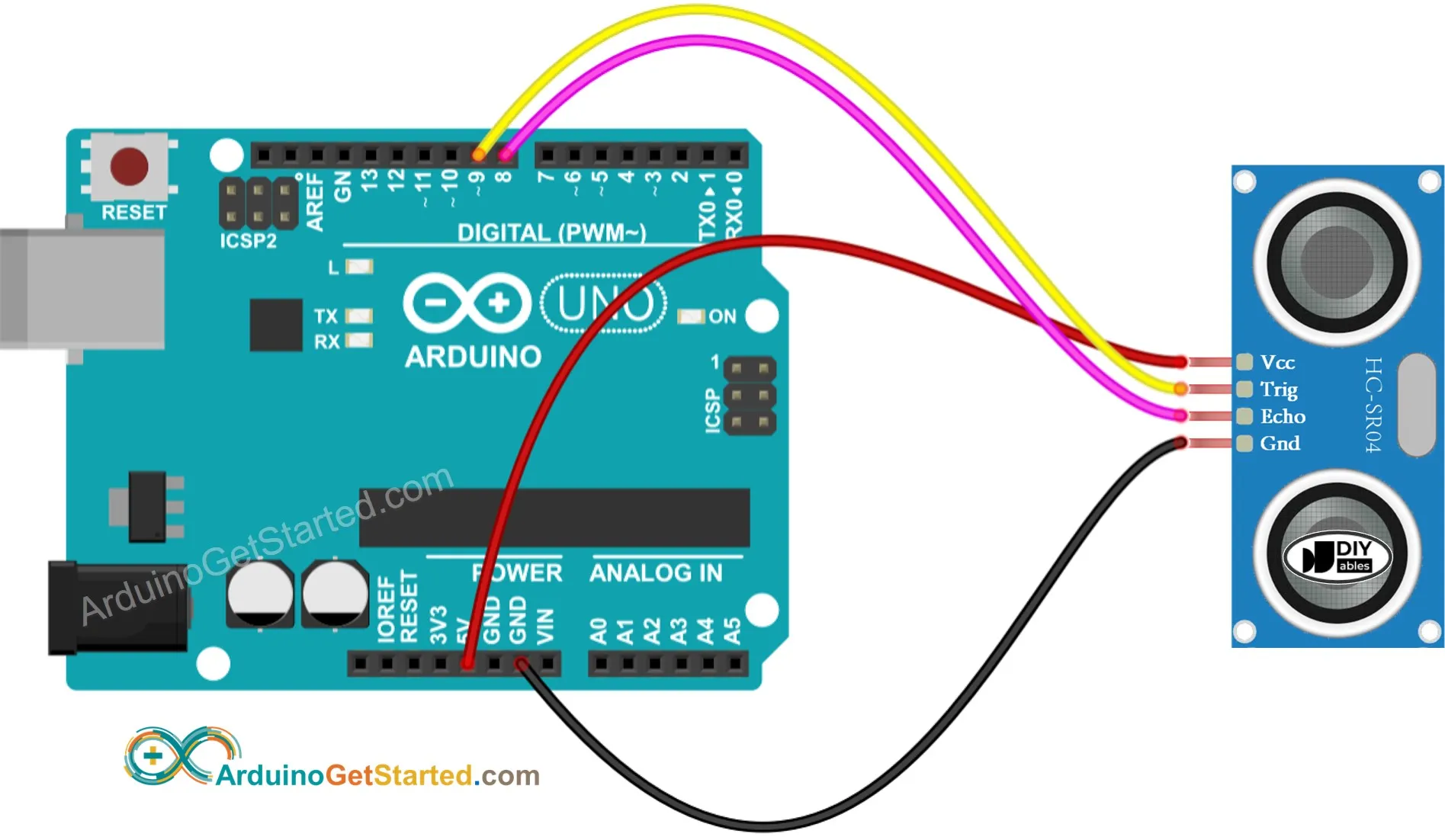

Schema HC-SR04

Circuito HC-SR04:

    HC-SR04
    ┌──────────┐
    │ VCC TRIG │
    │ ECHO GND │
    └──────────┘
      │   │   │   │
      5V  GND D9  D10
                TRIG ECHO

Riepilogo sensori comuni

Sensore	Tipo	Pin	Funzione
Potenziometro	Analogico	A0	`analogRead()` → 0-1023
LDR (fotoresistenza)	Analogico	A0	`analogRead()` → luce/ombra
LM35 / TMP36	Analogico	A1	`analogRead()` → °C
Pulsante	Digitale	D7	`digitalRead()` → LOW/HIGH
HC-SR04	Digitale	D9, D10	`pulseIn()` → cm
DHT11/DHT22	Digitale	D2	Libreria DHT → °C, umidità
PIR (movimento)	Digitale	D8	`digitalRead()` → movimento

5. Attuatori — agire sul mondo

LED semplice

Schema di montaggio:

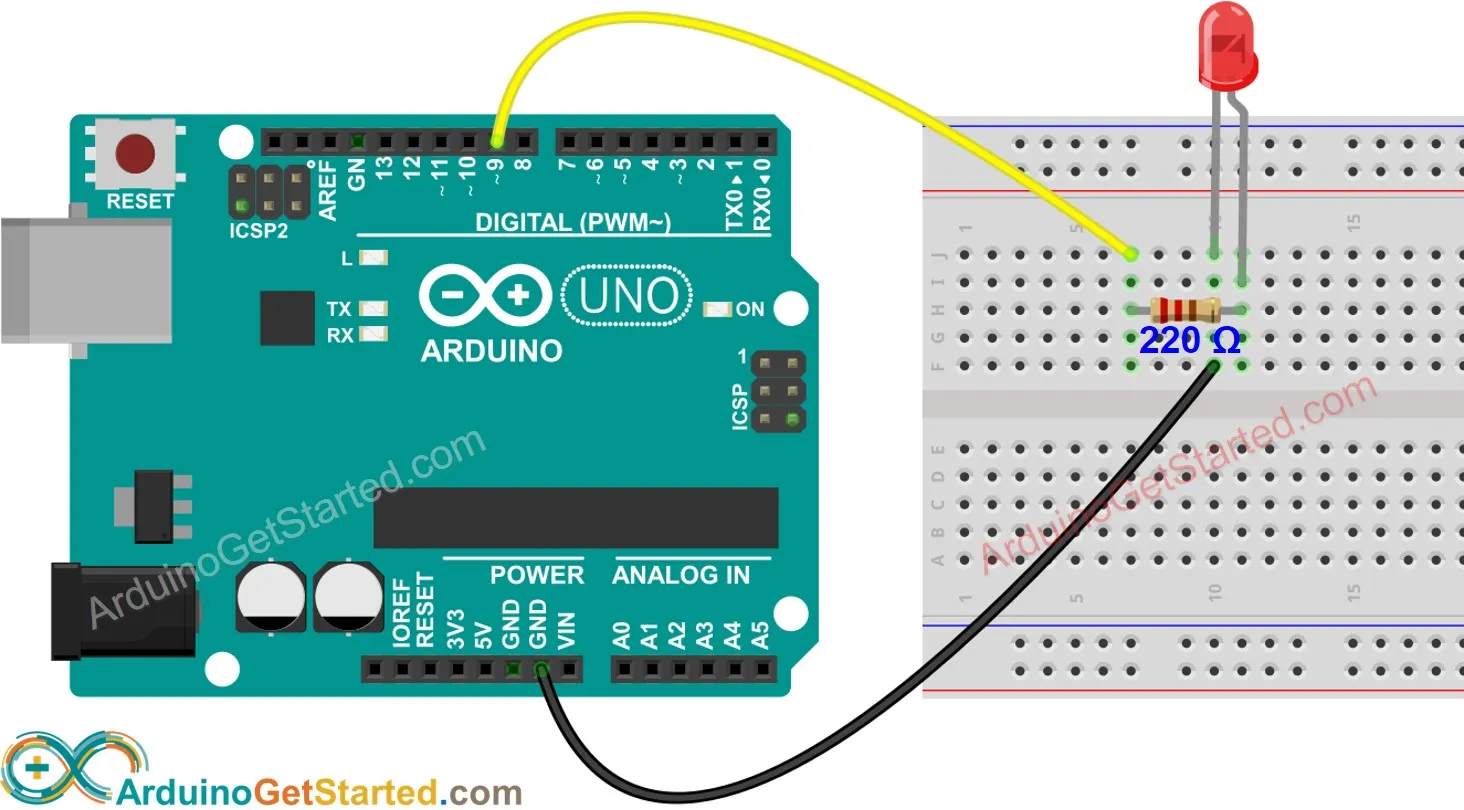

Schema LED

const int PIN_LED = 13;

void setup() {
    pinMode(PIN_LED, OUTPUT);
}

void loop() {
    digitalWrite(PIN_LED, HIGH);   // Accendi
    delay(500);
    digitalWrite(PIN_LED, LOW);    // Spegni
    delay(500);
}

LED con PWM (sfumatura)

const int PIN_LED = 9;   // Deve essere un pin ~PWM

void setup() {
    pinMode(PIN_LED, OUTPUT);
}

void loop() {
    for (int luminosita = 0; luminosita <= 255; luminosita++) {
        analogWrite(PIN_LED, luminosita);
        delay(5);
    }
    for (int luminosita = 255; luminosita >= 0; luminosita--) {
        analogWrite(PIN_LED, luminosita);
        delay(5);
    }
}

Schema di montaggio:

Schema LED PWM

Circuito con resistenza:

     D9 (PWM) ──┬──┐
                │  │ 220Ω
                │  │
                │  └── Anodo (+)
                │       LED
                └────── Catodo (-)
                        │
                       GND

Servomotore SG90

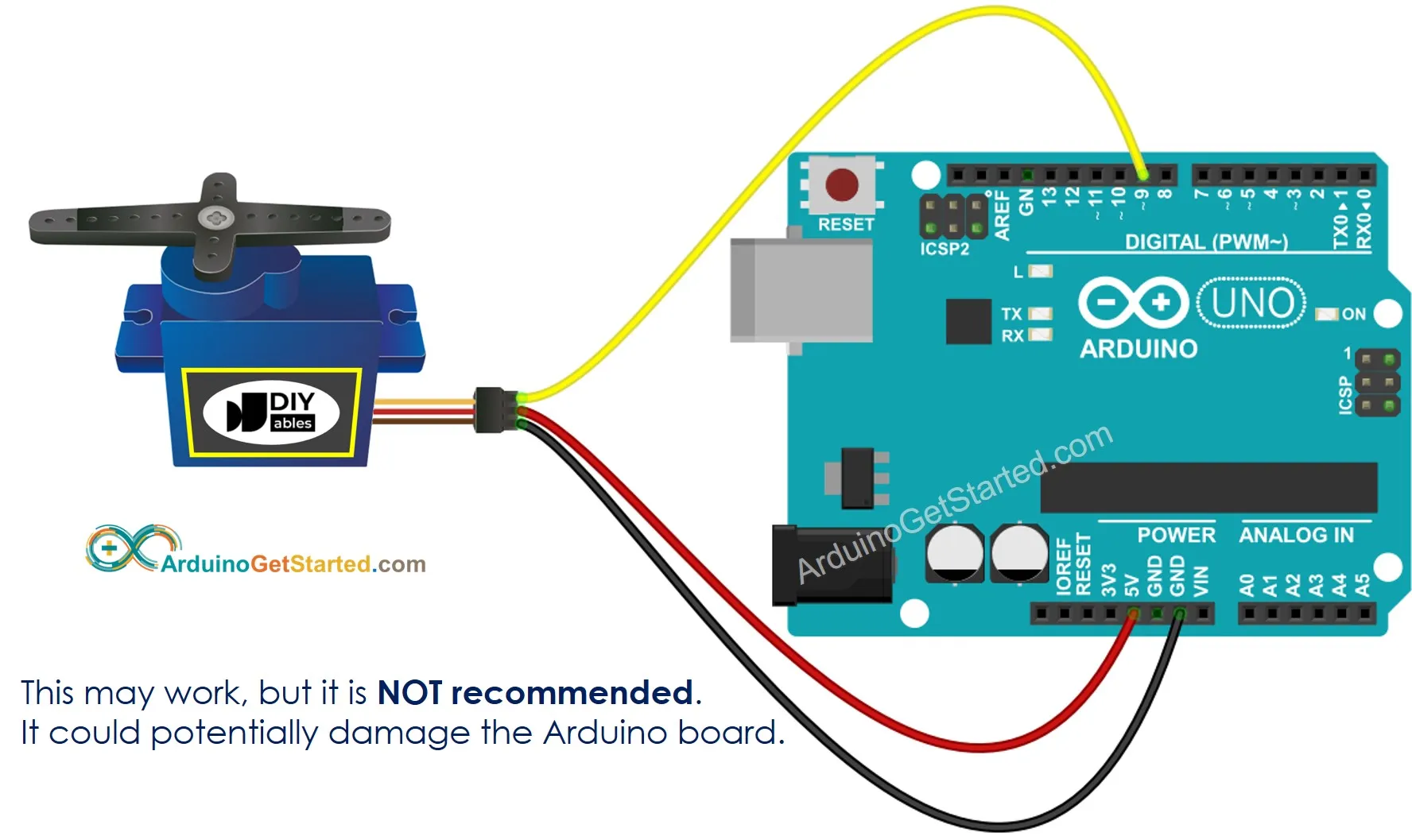

Schema di montaggio:

Schema servomotore

#include <Servo.h>

Servo mioServo;
const int PIN_SERVO = 9;

void setup() {
    mioServo.attach(PIN_SERVO);
}

void loop() {
    mioServo.write(0);     // 0 gradi
    delay(1000);
    mioServo.write(90);    // 90 gradi
    delay(1000);
    mioServo.write(180);   // 180 gradi
    delay(1000);
}

Collegamento servomotore:

    SG90
    ┌───┐
    │   │
   ╱ ╲ ╱ ╲
  │   │   │
  ────┬───
   │  │  │
  GND 5V Segnale
          │
          D9 (PWM)

Motor DC con driver L298N

Schema di montaggio:

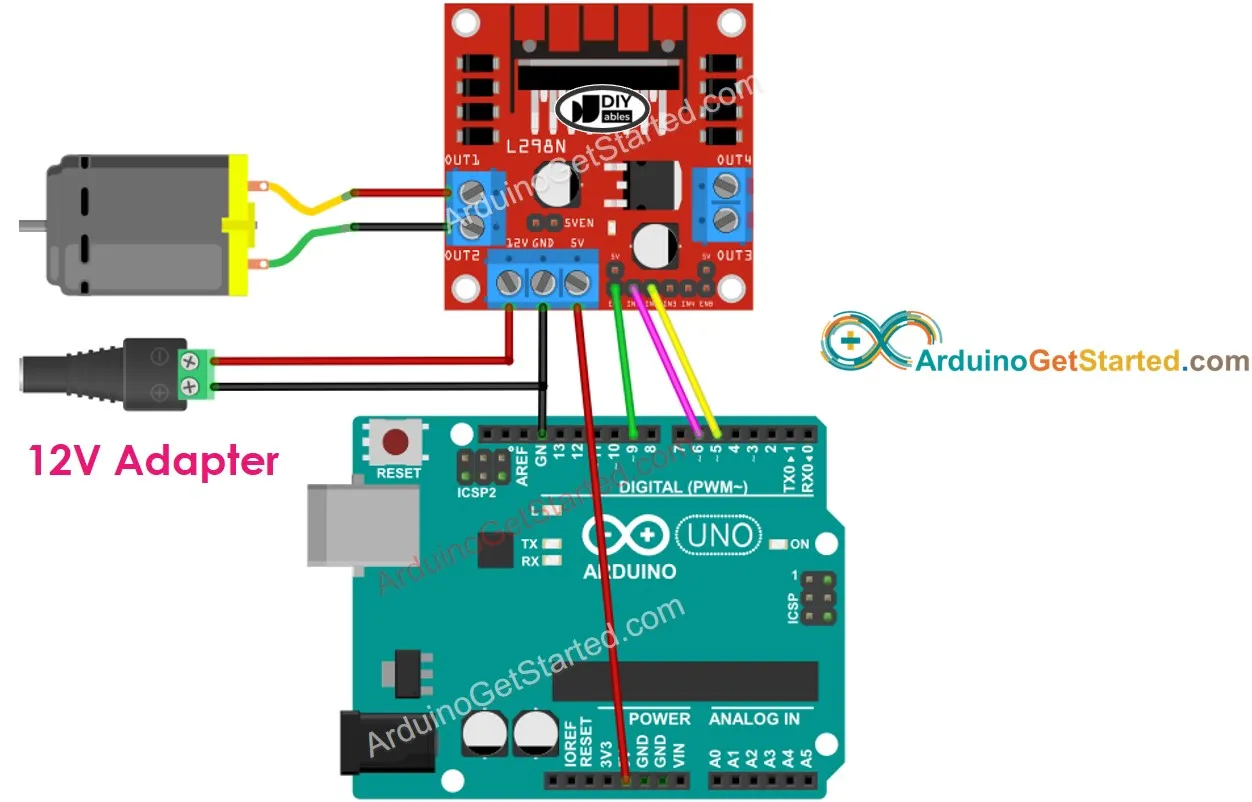

Schema L298N

const int PIN_ENA = 9;   // PWM velocità
const int PIN_IN1 = 8;
const int PIN_IN2 = 7;

void setup() {
    pinMode(PIN_ENA, OUTPUT);
    pinMode(PIN_IN1, OUTPUT);
    pinMode(PIN_IN2, OUTPUT);
}

void loop() {
    // Avanti a 1/2 velocità
    digitalWrite(PIN_IN1, HIGH);
    digitalWrite(PIN_IN2, LOW);
    analogWrite(PIN_ENA, 128);
    delay(2000);

    // Stop
    analogWrite(PIN_ENA, 0);
    delay(1000);

    // Indietro a piena velocità
    digitalWrite(PIN_IN1, LOW);
    digitalWrite(PIN_IN2, HIGH);
    analogWrite(PIN_ENA, 255);
    delay(2000);

    // Stop
    analogWrite(PIN_ENA, 0);
    delay(1000);
}

Schema L298N:

    Arduino                        L298N
    ───────                        ─────
      D9  ────────────────────────── ENA (PWM velocità A)
      D8  ────────────────────────── IN1
      D7  ────────────────────────── IN2
      5V  ────────────────────────── +5V
      GND ────────────────────────── GND
                                       │
                              ┌────────┴────────┐
                              12V (batteria)  Motore DC

Riepilogo attuatori

Attuatore	Pin	Controllo
LED	D13 (o qualunque)	`digitalWrite(LED, HIGH/LOW)`
LED PWM	D3, D5, D6, D9, D10, D11	`analogWrite(pin, 0-255)`
Servomotore	D9	`servo.write(0-180°)`
Motor DC (L298N)	ENA+IN1+IN2	`digitalWrite(IN1, IN2)`, `analogWrite(ENA)`
Buzzer	D8	`tone(pin, frequenza)` / `noTone(pin)`
Relay	D12	`digitalWrite(RELAY, HIGH/LOW)`

6. Comunicazione Seriale (UART)

La comunicazione seriale (UART) è il metodo più semplice e versatile per far comunicare Arduino con un PC, un Raspberry Pi, sensori seriali (GPS, RFID) o un secondo Arduino. Utilizza due linee dati (TX e RX) oltre alla massa comune (GND).

Principio di funzionamento

L’UART (Universal Asynchronous Receiver-Transmitter) trasmette i dati un bit alla volta a una velocità concordata detta baud rate (es. 9600, 115200). La comunicazione è asincrona: non c’è un segnale di clock separato, quindi entrambi i dispositivi devono usare la stessa velocità.

┌─────────────────┐         ┌─────────────────┐
│                 │   TX ───→ RX              │
│    Arduino      │   RX ←─── TX              │    PC / Altro
│                 │   GND ──── GND            │
└─────────────────┘         └─────────────────┘
       (D1=TX, D0=RX)

Frame di un byte (9600 baud, 8N1):
┌─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┬─────┐
│START│  0  │  1  │  2  │  3  │  4  │  5  │  6  │  7  │STOP │
│ bit │  bit │  bit │  bit │  bit │  bit │  bit │  bit │ bit │
└─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┴─────┘
        8 bit di dato (LSB first)      ± eventuale parità

Importante:

Il collegamento è incrociato (TX→RX, RX→TX)
Con il cavo USB, la conversione seriale-USB è gestita dal chip FTDI/CH340G sulla scheda Arduino
Massa comune (GND collegato) sempre necessaria

Baud rate: quale scegliere

Baud rate	Utilizzo tipico	Max distanza (appross.)
300	GPS vecchi, dispositivi lenti	~1000 m
1200	Modem, dispositivi industriali	~500 m
9600	Default Arduino, debug, sensori	~100 m
57600	Trasferimento dati veloce	~10 m
115200	GPS moderni, Bluetooth HC-05/HC-06	~5 m
250000	Comunicazione rapida tra moduli	~1 m

Regola: Serial.begin(9600) è il valore più sicuro per iniziare. Per aumentare la velocità, assicurati che entrambi i dispositivi supportino il baud rate scelto.

Il Monitor Seriale (IDE Arduino)

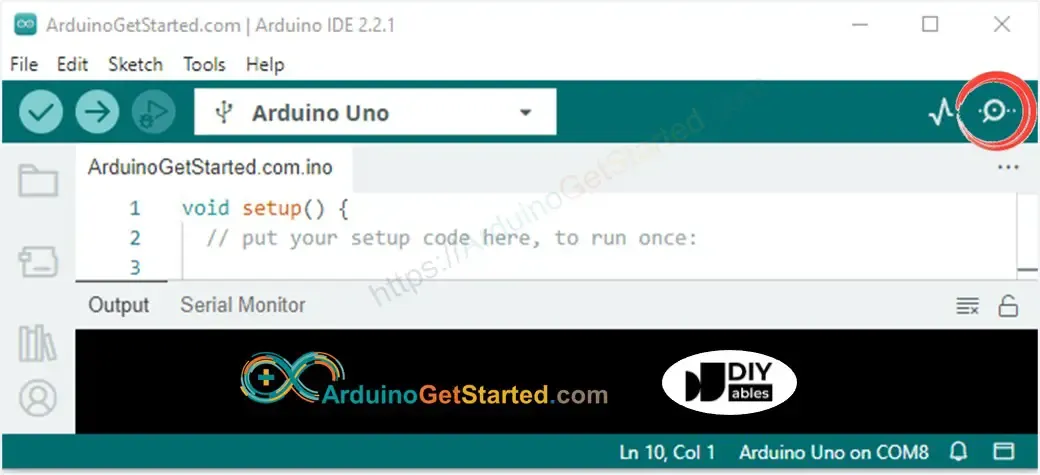

Serial Monitor Arduino

Il Monitor Seriale (Ctrl+Shift+M) permette di:

Visualizzare i dati inviati da Arduino
Inviare comandi da tastiera ad Arduino
Selezionare il baud rate (in basso a destra)
Scegliere terminazione riga (\n, \r\n, ecc.)

Consiglio: usa lo Serial Plotter (Ctrl+Shift+L) per visualizzare graficamente i dati numerici in tempo reale (es. andamento temperatura).

Caso d’uso 1 — Debug e logging

Il caso più comune: stampare messaggi di debug per capire cosa sta succedendo nel programma.

#define DEBUG

void setup() {
    Serial.begin(9600);
    Serial.println("Sistema avviato!");
    Serial.print("Timestamp (ms): ");
    Serial.println(millis());
}

void loop() {
    int sensore = analogRead(A0);

#ifdef DEBUG
    Serial.print("[DEBUG] A0 = ");
    Serial.print(sensore);
    Serial.print("  Tensione = ");
    Serial.print(sensore * (5.0 / 1023.0));
    Serial.println(" V");
#endif

    delay(500);
}

Caso d’uso 2 — Invio dati strutturati (CSV)

Utile per registrare dati su PC e importarli in Excel o fogli di calcolo.

void setup() {
    Serial.begin(9600);
    // Intestazione CSV (stampata una volta sola)
    Serial.println("timestamp,temperatura,umidita,luminosita");
}

void loop() {
    unsigned long t = millis();
    float temp = 20.0 + random(-50, 50) / 10.0;   // Simula TMP36
    float hum  = 50.0 + random(-20, 20) / 10.0;
    int luce   = analogRead(A0);

    // Dati in formato CSV
    Serial.print(t);
    Serial.print(",");
    Serial.print(temp, 1);
    Serial.print(",");
    Serial.print(hum, 1);
    Serial.print(",");
    Serial.println(luce);

    delay(1000);
}

Su PC: un programma Python o Node.js può leggere la seriale e salvare i dati in un file CSV.

Caso d’uso 3 — Invio dati in formato JSON

Perfetto per interfacciarsi con applicazioni web o Node.js.

void setup() {
    Serial.begin(9600);
}

void loop() {
    float temp = 20.0 + random(-50, 50) / 10.0;
    float hum  = 50.0 + random(-20, 20) / 10.0;

    // Output JSON compatto
    Serial.print("{\"t\":");
    Serial.print(temp, 1);
    Serial.print(",\"h\":");
    Serial.print(hum, 1);
    Serial.println("}");

    delay(2000);
}

Output:

{"t":22.3,"h":48.7}
{"t":22.1,"h":49.2}

Caso d’uso 4 — Ricezione comandi (parsing)

Arduino ascolta comandi testuali dal PC e reagisce di conseguenza.

const int PIN_LED = 13;
const int PIN_LED2 = 12;

void setup() {
    Serial.begin(9600);
    pinMode(PIN_LED, OUTPUT);
    pinMode(PIN_LED2, OUTPUT);
    Serial.println("Pronto. Comandi: LED1 ON, LED1 OFF, LED2 ON, LED2 OFF, STATO");
}

void loop() {
    if (Serial.available() > 0) {
        String cmd = Serial.readStringUntil('\n');
        cmd.trim();
        cmd.toUpperCase();

        if (cmd == "LED1 ON") {
            digitalWrite(PIN_LED, HIGH);
            Serial.println("LED1 acceso");
        } else if (cmd == "LED1 OFF") {
            digitalWrite(PIN_LED, LOW);
            Serial.println("LED1 spento");
        } else if (cmd == "LED2 ON") {
            digitalWrite(PIN_LED2, HIGH);
            Serial.println("LED2 acceso");
        } else if (cmd == "LED2 OFF") {
            digitalWrite(PIN_LED2, LOW);
            Serial.println("LED2 spento");
        } else if (cmd == "STATO") {
            Serial.print("LED1: ");
            Serial.println(digitalRead(PIN_LED) ? "ON" : "OFF");
            Serial.print("LED2: ");
            Serial.println(digitalRead(PIN_LED2) ? "ON" : "OFF");
        } else if (cmd == "HELP") {
            Serial.println("Comandi: LED1 ON, LED1 OFF, LED2 ON, LED2 OFF, STATO");
        } else {
            Serial.print("Comando sconosciuto: ");
            Serial.println(cmd);
        }
    }
}

Caso d’uso 5 — Lettura sensore seriale (GPS NMEA)

Molti sensori comunicano direttamente via seriale, come i moduli GPS (Neo-6M, Neo-8M).

Collegamento:

┌───────────┐         ┌─────────────┐
│  GPS      │   TX ───→ RX (D2)     │
│  Neo-6M   │   RX ←─── TX (D3)     │
│           │   GND ──── GND        │
└───────────┘         └─────────────┘
                       Arduino (SoftwareSerial)

#include <SoftwareSerial.h>

// Crea una seconda porta seriale sui pin D2 (RX) e D3 (TX)
SoftwareSerial gps(2, 3);  // RX, TX

void setup() {
    Serial.begin(9600);      // Seriale principale (USB → PC)
    gps.begin(9600);         // Seriale software (GPS)
    Serial.println("Lettura GPS...");
}

void loop() {
    if (gps.available() > 0) {
        char c = gps.read();
        // Inoltra al PC per elaborazione
        Serial.write(c);
    }

    // Invia comando al GPS (es. configurazione)
    if (Serial.available() > 0) {
        gps.write(Serial.read());
    }
}

Nota: I moduli GPS inviano frasi NMEA (es. $GPGGA,123519,4807.038,N,...) che possono essere parse per estrarre latitudine, longitudine, altitudine e orario.

Caso d’uso 6 — Comunicazione tra due Arduino (UART)

Due Arduino possono comunicare direttamente via seriale.

Schema collegamento:

┌─────────────────┐         ┌─────────────────┐
│   Arduino #1    │         │   Arduino #2    │
│                 │         │                 │
│  TX (D1) ───────┼─────────┼── RX (D0)       │
│  RX (D0) ───────┼─────────┼── TX (D1)       │
│  GND     ───────┼─────────┼── GND           │
└─────────────────┘         └─────────────────┘
      (master)                    (slave)

Arduino #1 (trasmettitore):

int contatore = 0;

void setup() {
    Serial.begin(9600);
}

void loop() {
    Serial.print("CIAO_");
    Serial.println(contatore);
    contatore++;
    delay(1000);
}

Arduino #2 (ricevitore):

void setup() {
    Serial.begin(9600);
    pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
    if (Serial.available() > 0) {
        String msg = Serial.readStringUntil('\n');
        msg.trim();

        Serial.print("Ricevuto: ");
        Serial.println(msg);

        // Accendi LED a ogni messaggio
        digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
    }
}

Caso d’uso 7 — Serial Plotter: visualizzazione grafica

Lo Serial Plotter dell’IDE Arduino (Ctrl+Shift+L) permette di vedere i dati numerici in tempo reale.

void setup() {
    Serial.begin(9600);
}

void loop() {
    int pot = analogRead(A0);      // 0-1023
    int luce = analogRead(A1);     // LDR
    float temp = analogRead(A2) * (5.0 / 1023.0 - 0.5) * 100.0;

    // Serial Plotter accetta valori separati da spazio o virgola
    Serial.print(pot);
    Serial.print(" ");
    Serial.print(luce);
    Serial.print(" ");
    Serial.println(temp);

    delay(100);
}

Lo Serial Plotter disegna automaticamente una curva per ogni valore numerico stampato su una riga. Ideale per vedere l’andamento di sensori in tempo reale.

Riepilogo funzioni Serial

Funzione	Descrizione
`Serial.begin(speed)`	Avvia la seriale con baud rate `speed`
`Serial.print(val)`	Stampa il valore come testo
`Serial.println(val)`	Stampa il valore con newline (`\n`)
`Serial.write(byte)`	Invia un byte grezzo (0-255)
`Serial.available()`	Restituisce il numero di byte in arrivo
`Serial.read()`	Legge un byte (restituisce -1 se nessun dato)
`Serial.readString()`	Legge tutti i byte disponibili come stringa
`Serial.readStringUntil(c)`	Legge fino al carattere `c`
`Serial.parseInt()`	Legge il prossimo intero
`Serial.parseFloat()`	Legge il prossimo float
`Serial.flush()`	Attende che tutti i dati in uscita siano trasmessi
`Serial.setTimeout(t)`	Imposta il timeout in ms per le funzioni di parse

Uso di SoftwareSerial (pin seriali aggiuntivi)

Arduino Uno ha una sola porta seriale hardware (D0=RX, D1=TX). La libreria SoftwareSerial permette di crearne altre su qualsiasi pin digitale.

#include <SoftwareSerial.h>

// Crea una seriale software su pin 10 (RX) e 11 (TX)
SoftwareSerial mySerial(10, 11);

void setup() {
    Serial.begin(9600);       // Seriale USB (PC)
    mySerial.begin(9600);      // Seriale software (es. GPS, Bluetooth)

    mySerial.println("Modulo connesso!");
}

void loop() {
    // Bridge: inoltra dati tra PC e modulo
    if (mySerial.available()) {
        Serial.write(mySerial.read());
    }
    if (Serial.available()) {
        mySerial.write(Serial.read());
    }
}

Limitazione: SoftwareSerial non può inviare e ricevere contemporaneamente ad alta velocità. Per più porte seriali simultanee, usa Arduino Mega (ha 4 UART hardware).

Tabella comparativa: Seriale vs altre interfacce

Caratteristica	UART (Seriale)	I²C	SPI
Numero fili	2 (+ GND)	2 (SDA+SCL)	4 (MOSI+MISO+SCK+SS)
Velocità	Fino a 2 Mbps	Fino a 3.4 MHz	Fino a 10 MHz
Dispositivi	Punto-punto	Multi-master	Multi-slave
Complessità	Molto semplice	Media	Media
Tipico uso	Debug, GPS, Bluetooth, PC	Sensori (LCD, BME280)	SD card, nRF24, display

Errori comuni

Errore	Causa	Soluzione
Caratteri strani sul monitor	Baud rate diverso tra Arduino e Monitor	Stessa velocità su entrambi
Niente sul monitor	Arduino in reset continuo o porta sbagliata	Verifica porta e alimentazione
Dati saltati o corrotti	Buffer overflow o baudrate troppo alto	Riduci baudrate o aumenta delay
`Serial` non funziona se uso pin D0/D1	Quei pin sono usati dalla seriale USB	Evita di usarli come I/O generico
SoftwareSerial non riceve bene	Interferenza con interrupt timer	Usa baudrate ≤ 57600

7. Interfacciamento via Seriale con Raspberry Pi

Cablaggio

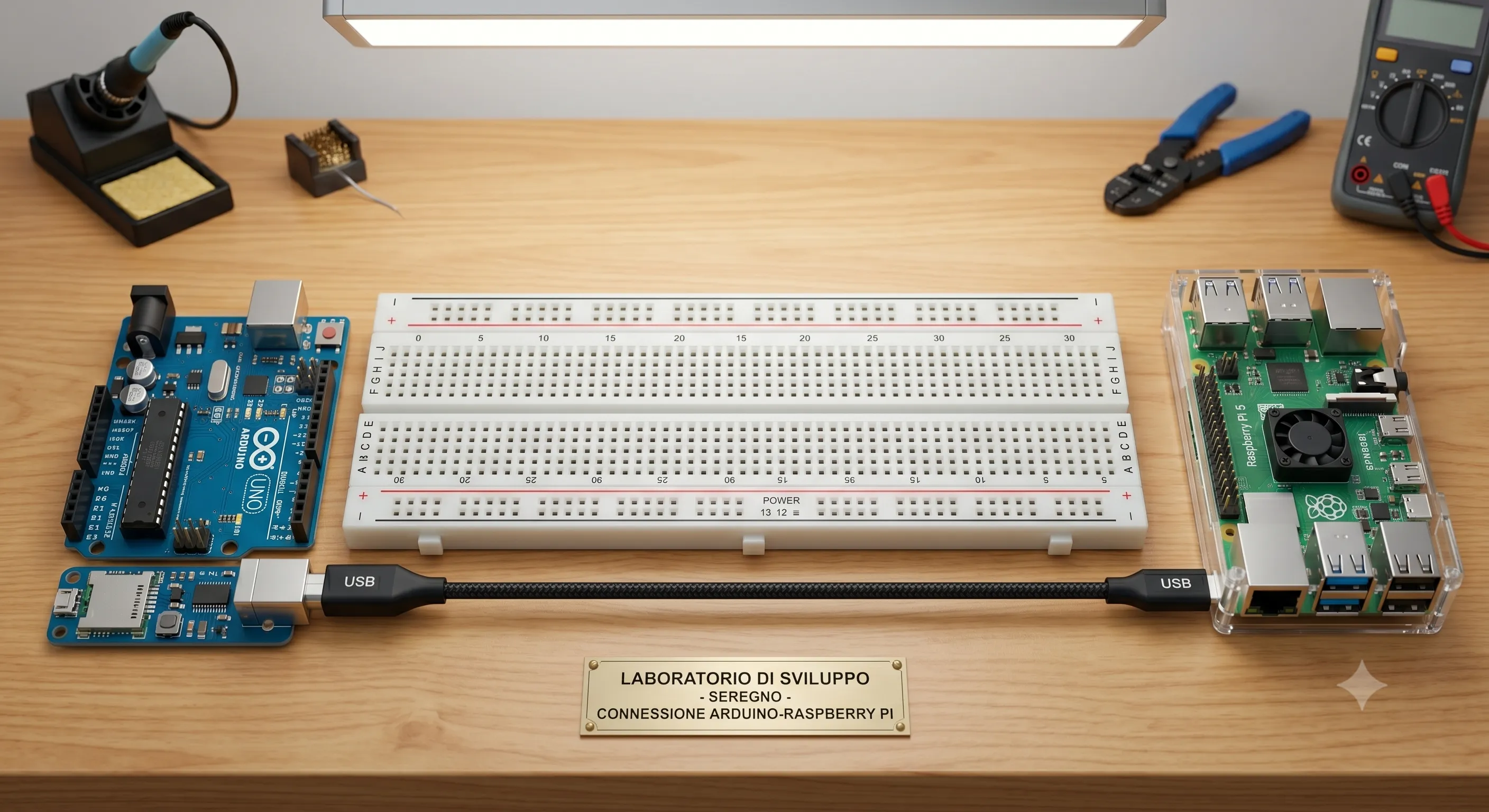

Arduino collegato a Raspberry Pi via USB

┌──────────┐                    ┌──────────────┐
│  Arduino  │      USB          │  Raspberry   │
│  Uno      │═══════════════════│  Pi 4/5      │
└──────────┘                    └──────────────┘

Cavo USB-A → microUSB (o USB-C). Il Raspberry rileva Arduino come /dev/ttyACM0 o /dev/ttyUSB0.

Python su Raspberry — lettura dati

import serial
import time

# Configurazione porta seriale
ser = serial.Serial(
    port='/dev/ttyACM0',
    baudrate=9600,
    timeout=1
)

time.sleep(2)  # Attendi reset Arduino

try:
    while True:
        if ser.in_waiting > 0:
            linea = ser.readline().decode('utf-8').strip()
            print(f"Arduino dice: {linea}")
except KeyboardInterrupt:
    print("Chiusura...")
    ser.close()

Python su Raspberry — invio comandi

import serial
import time

ser = serial.Serial('/dev/ttyACM0', 9600, timeout=1)
time.sleep(2)

while True:
    comando = input("Comando (ACCENDI/SPEGNI): ").strip()
    ser.write((comando + "\n").encode())

    risposta = ser.readline().decode().strip()
    print(f"Risposta: {risposta}")

Esempio completo: sensore + Python + logging

Arduino (lettura temperatura su richiesta):

const int PIN_TEMP = A1;

void setup() {
    Serial.begin(9600);
}

void loop() {
    if (Serial.available() > 0) {
        String cmd = Serial.readStringUntil('\n');
        cmd.trim();

        if (cmd == "TEMPERATURA") {
            int valore = analogRead(PIN_TEMP);
            float tensione = valore * (5.0 / 1023.0);
            float temp = (tensione - 0.5) * 100.0;

            Serial.print(temp);
            Serial.println(" C");
        }
    }
}

Raspberry (Python con logging CSV):

import serial
import time
import csv
from datetime import datetime

ser = serial.Serial('/dev/ttyACM0', 9600, timeout=1)
time.sleep(2)

with open('temperature.csv', 'w', newline='') as f:
    writer = csv.writer(f)
    writer.writerow(['timestamp', 'temperatura'])

    try:
        while True:
            ser.write(b"TEMPERATURA\n")
            risposta = ser.readline().decode().strip()

            if risposta:
                timestamp = datetime.now().isoformat()
                writer.writerow([timestamp, risposta])
                f.flush()
                print(f"{timestamp} → {risposta}")

            time.sleep(60)  # Leggi ogni minuto
    except KeyboardInterrupt:
        ser.close()
        print("Logging terminato.")

8. Interfacciamento via nRF24L01

Il modulo nRF24L01 permette comunicazione wireless tra Arduino e Raspberry (o tra due Arduino) a 2.4 GHz, con portata fino a 100m (modello +PA+LNA).

Pinout nRF24L01

    nRF24L01
    ┌───────────┐
    │  1  2   3 │
    │  4  5   6 │
    │  7        │
    └───────────┘

    1 = GND      5 = MOSI
    2 = VCC (3.3V) 6 = SCK
    3 = CE       7 = CSN
    4 = CS       (alcuni modelli: IRQ = 8)

Collegamento ad Arduino

nRF24L01	Arduino Uno
GND	GND
VCC	3.3V (mai 5V!)
CE	D9
CSN	D10
MOSI	D11
SCK	D13
MISO	D12

Schema pratico:

    nRF24L01                   Arduino Uno
    ────────                   ──────────
      VCC ───────────────────── 3.3V
      GND ───────────────────── GND
      CE  ───────────────────── D9
      CSN ───────────────────── D10
      MOSI ──────────────────── D11
      MISO ──────────────────── D12
      SCK ───────────────────── D13

    Aggiungi un condensatore 10µF tra 3.3V e GND (vicino al modulo)
    per stabilizzare l'alimentazione!

Collegamento a Raspberry Pi

nRF24L01	Raspberry Pi (GPIO)
GND	GND (pin 6)
VCC	3.3V (pin 1)
CE	GPIO22 (pin 15)
CSN	GPIO8 / CE0 (pin 24)
MOSI	GPIO10 / MOSI (pin 19)
MISO	GPIO9 / MISO (pin 21)
SCK	GPIO11 / SCLK (pin 23)

    ┌─────────────────────────────────────┐
    │          Raspberry Pi 40-pin        │
    ├─────────────────────────────────────┤
    │ 1  3.3V ── nRF24 VCC    2  5V       │
    │ 3  SDA                   4  5V       │
    │ 5  SCL                   6  GND ←───┤
    │ 7  GPIO4                 8  GPIO14   │
    │ 9  GND                   10 GPIO15   │
    │ 11 GPIO17                12 GPIO18   │
    │ 13 GPIO27       │       14 GND       │
    │ 15 GPIO22 ←── CE       16 GPIO23    │
    │ 17 3.3V                 18 GPIO24    │
    │ 19 MOSI ←───────┐      20 GND        │
    │ 21 MISO ←───────┤      22 GPIO25    │
    │ 23 SCK ←────────┤      24 CE0  ←────┤ CSN
    │ 25 GND                  26 CE1       │
    └─────────────────────────────────────┘

Installazione librerie

Arduino (Library Manager):

Apri Strumenti → Gestione librerie
Cerca “RF24” di TMRh20
Installa

Raspberry Pi:

# Abilita SPI
sudo raspi-config
# → Interface Options → SPI → Enable

# Installa libreria
pip install pyrf24

# Verifica
python3 -c "import pyrf24; print('OK')"

Codice Arduino — trasmettitore (invia temperatura)

#include <SPI.h>
#include <RF24.h>

RF24 radio(9, 10);  // CE, CSN
const byte indirizzo[6] = "NODO1";

const int PIN_TEMP = A1;

void setup() {
    Serial.begin(9600);

    if (!radio.begin()) {
        Serial.println("Modulo nRF24 non rilevato!");
        while (1);
    }

    radio.openWritingPipe(indirizzo);
    radio.setPALevel(RF24_PA_LOW);   // Massima potenza: RF24_PA_MAX
    radio.setDataRate(RF24_250KBPS);  // Bassa velocità = più portata
    radio.stopListening();

    Serial.println("Trasmettitore nRF24 pronto");
}

void loop() {
    int valore = analogRead(PIN_TEMP);
    float tensione = valore * (5.0 / 1023.0);
    float temperatura = (tensione - 0.5) * 100.0;

    bool successo = radio.write(&temperatura, sizeof(temperatura));

    if (successo) {
        Serial.print("Inviato: ");
        Serial.print(temperatura);
        Serial.println(" °C");
    } else {
        Serial.println("Invio fallito!");
    }

    delay(2000);
}

Codice Raspberry — ricevitore (Python)

import pyrf24
import time

# Configurazione
radio = pyrf24.RF24(22, 0)  # CE = GPIO22, CSN = CE0 (SPI bus 0)
indirizzo = b"NODO1"

if not radio.begin():
    print("Modulo nRF24 non rilevato!")
    exit(1)

radio.setPALevel(pyrf24.RF24_PA_LOW)
radio.setDataRate(pyrf24.RF24_250KBPS)
radio.openReadingPipe(1, indirizzo)
radio.startListening()

print("Ricevitore nRF24 pronto...")

try:
    while True:
        if radio.available():
            buffer = radio.read(4)  # float = 4 byte
            temperatura = float(buffer[0])  # Semplificato
            # Oppure con struct:
            # import struct
            # temperatura = struct.unpack('f', buffer)[0]

            print(f"Temperatura ricevuta: {temperatura:.2f} °C")

        time.sleep(0.1)
except KeyboardInterrupt:
    print("Chiusura...")
    radio.stopListening()

Esempio bidirezionale: comando + risposta

Arduino (nodo sensore con comando LED):

#include <SPI.h>
#include <RF24.h>

RF24 radio(9, 10);
const byte indirizzo[6] = "NODO1";

const int PIN_LED = 5;

void setup() {
    Serial.begin(9600);
    pinMode(PIN_LED, OUTPUT);

    if (!radio.begin()) {
        Serial.println("nRF24 non rilevato!");
        while (1);
    }

    radio.openReadingPipe(1, indirizzo);
    radio.setPALevel(RF24_PA_LOW);
    radio.setDataRate(RF24_250KBPS);
    radio.startListening();
}

void loop() {
    if (radio.available()) {
        char comando[32] = "";
        radio.read(&comando, sizeof(comando));

        Serial.print("Comando ricevuto: ");
        Serial.println(comando);

        radio.stopListening();

        if (strcmp(comando, "ACCENDI") == 0) {
            digitalWrite(PIN_LED, HIGH);
            char risposta[] = "LED acceso";
            radio.write(&risposta, sizeof(risposta));
        } else if (strcmp(comando, "SPEGNI") == 0) {
            digitalWrite(PIN_LED, LOW);
            char risposta[] = "LED spento";
            radio.write(&risposta, sizeof(risposta));
        } else {
            char risposta[] = "Comando sconosciuto";
            radio.write(&risposta, sizeof(risposta));
        }

        radio.startListening();
    }
}

Raspberry (controllo remoto):

import pyrf24
import time

radio = pyrf24.RF24(22, 0)
indirizzo = b"NODO1"

radio.begin()
radio.setPALevel(pyrf24.RF24_PA_LOW)
radio.setDataRate(pyrf24.RF24_250KBPS)
radio.openWritingPipe(indirizzo)

while True:
    comando = input("Comando (ACCENDI/SPEGNI): ").strip()

    radio.stopListening()
    radio.write(comando.encode())

    time.sleep(0.1)
    radio.startListening()

    if radio.available():
        buffer = radio.read(32)
        risposta = buffer.decode().strip().rstrip('\x00')
        print(f"Risposta: {risposta}")

9. Schema riepilogativo delle interfacce di Arduino

┌─────────────────────────────────────────────────┐
│                  ARDUINO UNO                    │
├─────────────────────────────────────────────────┤
│                                                   │
│  ┌─────────────────────────────────────────────┐ │
│  │              PIN DIGITALI (D0-D13)          │ │
│  │  D0/RX ── Comunicazione seriale (ricezione) │ │
│  │  D1/TX ── Comunicazione seriale (invio)     │ │
│  │  D2-D13─ I/O digitale generico               │ │
│  │  ~D3,~D5,~D6,~D9,~D10,~D11 ── PWM (0-255)  │ │
│  │  D10/SS, D11/MOSI, D12/MISO, D13/SCK ── SPI │ │
│  └─────────────────────────────────────────────┘ │
│                                                   │
│  ┌─────────────────────────────────────────────┐ │
│  │              PIN ANALOGICI (A0-A5)           │ │
│  │  A0-A5 ── Ingresso analogico 0-1023 (0-5V) │ │
│  │  A4/SDA, A5/SCL ── I²C/TWI                  │ │
│  └─────────────────────────────────────────────┘ │
│                                                   │
│  ┌─────────────────────────────────────────────┐ │
│  │              ALIMENTAZIONE                   │ │
│  │  Vin ── Alimentazione esterna (7-12V)       │ │
│  │  5V   ── Uscita 5V (max ~500mA)             │ │
│  │  3.3V ── Uscita 3.3V (max ~150mA)           │ │
│  │  GND  ── Massa comune                       │ │
│  └─────────────────────────────────────────────┘ │
│                                                   │
│  ┌─────────────────────────────────────────────┐ │
│  │              COMUNICAZIONE                   │ │
│  │  USB     ── Seriale con PC (alimenta + prog)│ │
│  │  UART    ── TX/RX (D0-D1) seriale hardware  │ │
│  │  SPI     ── D10-D13 (per nRF24, SD, ecc.)   │ │
│  │  I²C/TWI ── A4(SDA), A5(SCL) (per sensori)  │ │
│  └─────────────────────────────────────────────┘ │
│                                                   │
└─────────────────────────────────────────────────┘

10. Guida alla scelta dei componenti

Come riconoscere un componente

Componente	Aspetto	Come si identifica
Resistenza	Cilindro con bande colorate	Bande = valore (es. rosso-rosso-marrone = 220Ω)
LED	Sfera trasparente/colorata con 2 gambe	Gamba lunga = anodo (+), gamba corta = catodo (-)
Condensatore	Cilindro (elettrolitico) o disco (ceramico)	Elettrolitico: striscia = negativo
Diodo	Cilindro con una striscia	Striscia = catodo
Pulsante	Piccolo blocco con 4 gambe	Gambe collegate a coppie
Potenziometro	Rotella con 3 gambe	Gambe laterali = 5V/GND, centrale = segnale
Transistor	Semidisco con 3 gambe	Lettera sul corpo (es. 2N2222, BC547)
Regolatore	Sembra un transistor, 3 gambe	7805 = 5V output, 7812 = 12V output
IC (integrato)	Rettangolo nero con gambe (DIP)	Tacca = pin 1

Specifiche elettriche base

Parametro	Valore
Tensione logica Arduino	5V
Corrente max per pin I/O	40 mA
Corrente totale Vcc/GND	~200 mA
Tensione ingresso analogico	0-5V
Resistenza pull-up interna	~20 kΩ
Frequenza PWM	~490 Hz (~980 Hz su D5/D6)

11. Progetti guidati

Progetto 1: Termostato con display seriale

Materiali: Arduino Uno, TMP36, potenziometro, LED

Circuito:

    TMP36     Potenziometro     LED
    ─────     ─────────────     ───
    VCC-5V    5V-GND-A2         D13-GND (con 220Ω)
    A1

Codice:

const int PIN_TEMP = A1;
const int PIN_SOGLIA = A2;
const int PIN_LED = 13;

void setup() {
    Serial.begin(9600);
    pinMode(PIN_LED, OUTPUT);
}

void loop() {
    int valTemp = analogRead(PIN_TEMP);
    float temp = ((valTemp * 5.0 / 1023.0) - 0.5) * 100.0;

    int valSoglia = analogRead(PIN_SOGLIA);
    float soglia = ((valSoglia * 5.0 / 1023.0) - 0.5) * 100.0;

    Serial.print("Temperatura: ");
    Serial.print(temp);
    Serial.print(" °C  Soglia: ");
    Serial.print(soglia);
    Serial.println(" °C");

    if (temp > soglia) {
        digitalWrite(PIN_LED, HIGH);
        Serial.println(">> ALLARME: temperatura superata!");
    } else {
        digitalWrite(PIN_LED, LOW);
    }

    delay(500);
}

Progetto 2: Stazione meteo wireless (Arduino + nRF24 → Raspberry)

Materiali:

Arduino Uno + nRF24L01 + DHT11 (temperatura/umidità)
Raspberry Pi + nRF24L01
Breadboard, cavi, alimentatore

Architettura:

    ┌─────────┐    nRF24    ┌──────────┐
    │ Arduino │ ─── 2.4GHz ──→│ Raspberry │
    │  DHT11  │    wireless   │  Python   │
    │  nRF24  │              │  nRF24    │
    └─────────┘              │  CSV/DB   │
                             │  Web?     │
                             └──────────┘

Codice Arduino (con DHT11):

#include <SPI.h>
#include <RF24.h>
#include <DHT.h>

RF24 radio(9, 10);
const byte indirizzo[6] = "METEO";

#define PIN_DHT 4
DHT dht(PIN_DHT, DHT11);

struct DatiMeteo {
    float temperatura;
    float umidita;
    unsigned long timestamp;
};

void setup() {
    Serial.begin(9600);
    dht.begin();

    if (!radio.begin()) {
        Serial.println("nRF24 non rilevato!");
        while (1);
    }

    radio.openWritingPipe(indirizzo);
    radio.setPALevel(RF24_PA_MAX);
    radio.setDataRate(RF24_250KBPS);
    radio.stopListening();
}

void loop() {
    DatiMeteo dati;
    dati.temperatura = dht.readTemperature();
    dati.umidita = dht.readHumidity();
    dati.timestamp = millis();

    if (isnan(dati.temperatura) || isnan(dati.umidita)) {
        Serial.println("Errore lettura DHT");
        delay(2000);
        return;
    }

    bool ok = radio.write(&dati, sizeof(dati));

    if (ok) {
        Serial.print("Inviato: ");
        Serial.print(dati.temperatura);
        Serial.print("°C, ");
        Serial.print(dati.umidita);
        Serial.println("%");
    } else {
        Serial.println("Invio fallito!");
    }

    delay(5000);  // Invia ogni 5 secondi
}

Codice Raspberry (ricezione + logging CSV):

import pyrf24
import struct
import csv
import time
from datetime import datetime

radio = pyrf24.RF24(22, 0)
indirizzo = b"METEO"

radio.begin()
radio.setPALevel(pyrf24.RF24_PA_MAX)
radio.setDataRate(pyrf24.RF24_250KBPS)
radio.openReadingPipe(1, indirizzo)
radio.startListening()

print("Stazione meteo: in attesa di dati...")

with open('meteo_log.csv', 'a', newline='') as f:
    writer = csv.writer(f)

    try:
        while True:
            if radio.available():
                buffer = radio.read(16)  # 4+4+4+4 byte (float+float+uint32)
                temperatura, umidita, timestamp = struct.unpack('ffI', buffer)

                now = datetime.now().isoformat()
                writer.writerow([now, f"{temperatura:.1f}", f"{umidita:.1f}"])
                f.flush()

                print(f"[{now}] Temp: {temperatura:.1f}°C  Umid: {umidita:.1f}%")

            time.sleep(0.1)
    except KeyboardInterrupt:
        print("Logging terminato.")

12. Debug e risoluzione problemi

Problemi comuni

Problema	Causa probabile	Soluzione
LED non si accende	Resistenza mancante o sbagliata	Usa 220Ω in serie al LED
nRF24 non comunica	Alimentazione insufficiente	Aggiungi condensatore 10µF vicino al modulo
Valori analogici ballerini	GND fluttuante	Controlla che GND sia comune
Sketch non carica	Porta sbagliata	Verifica Porta in Strumenti
Serial mostra caratteri strani	Baud rate diverso	Stessi baud su TX e RX
Servo vibra	PWM su pin sbagliato	Usa pin ~ (PWM)
Niente sul monitor seriale	Arduino in reset continuo	Controlla alimentazione

Debug con Serial

#define DEBUG

void setup() {
    Serial.begin(9600);
}

void loop() {
    int valore = analogRead(A0);

#ifdef DEBUG
    Serial.print("DEBUG - A0: ");
    Serial.println(valore);
#endif

    // Resto del codice...
}

13. Riepilogo visivo

                    ┌───────────────────────┐
                    │   COMPONENTI ARDUINO   │
                    ├───────────────────────┤
                    │                       │
     SENSORI ───────┤  ARDUINO UNO        ├─────── ATTUATORI
     (INPUT)        │  (Microcontrollore)   │       (OUTPUT)
                    │  ATmega328P          │
     ┌─────────┐    │  16 MHz, 32KB flash │    ┌──────────┐
     │Potenziom.│   │  2KB SRAM, 1KB EEPROM│   │ LED      │
     ├─────────┤    │                       │    ├──────────┤
     │TMP36    │────┤  Alimentazione:       ├────│Servo     │
     ├─────────┤    │  • USB 5V             │    ├──────────┤
     │HC-SR04  │    │  • Vin 7-12V          │    │Motor DC  │
     ├─────────┤    │  • 5V / 3.3V output  │    ├──────────┤
     │Pulsante │    │                       │    │Relay     │
     ├─────────┤    │  Comunicazione:       │    ├──────────┤
     │LDR      │    │  • Seriale (USB/UART) │    │Buzzer    │
     ├─────────┤    │  • SPI (nRF24, SD)    │    └──────────┘
     │DHT11    │    │  • I²C (LCD, sensori) │
     └─────────┘    │                       │
                    │  nRF24L01 ←────→ Raspberry Pi │
                    │  Seriale  ←────→ Raspberry Pi │
                    └───────────────────────┘

Riferimenti utili

Arduino Reference — documentazione ufficiale delle funzioni
RF24 Library docs — documentazione completa nRF24
Arduino引脚说明 — mappa pin dettagliata
Tinkercad Circuits — simulatore online di circuiti Arduino
